纤维纸放卷贴膜收卷机—人工贴膜半自动放卷收卷一体化方案

发布时间:2026-10-23 21:05:34 人气:

【设备概述】

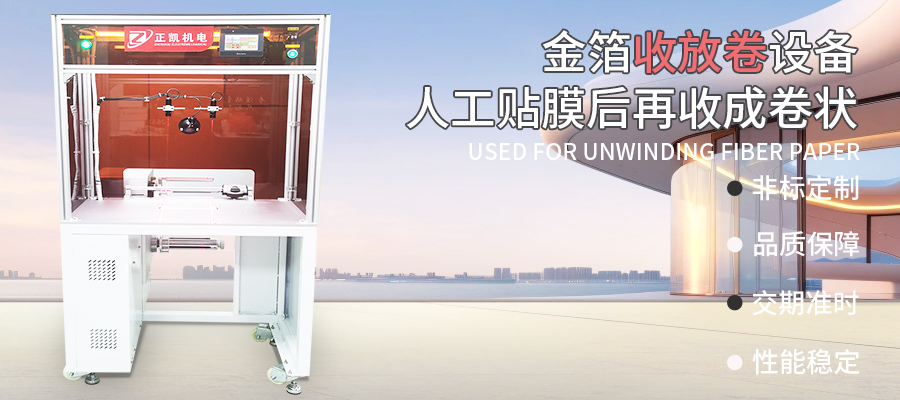

金箔收放卷机用于纤维纸卷料的自动放卷,经人工贴膜(铜箔/铝箔)后自动收卷成卷状。设备配置磁粉制动器恒张力放卷与磁粉离合器扭力收卷,收卷长度通过计米器设定,到达设定值后报警提示人工切断。适用材料厚度25-100μm,宽度50-180mm,放卷MAX卷径600mm(3英寸卷芯),收卷MAX卷径100mm(1英寸卷芯)。该设备适用于小批量、多品种或需要人工介入贴膜工序的柔性生产场景。
【核心技术亮点】
①恒张力放卷系统:放卷轴采用3英寸手动胀紧轴固定纤维纸卷料。放卷扭力由磁粉制动器配合半自动张力控制器调节,设定大卷径及材料厚度后,张力随卷径变化自动递减调整,有助于减少放卷过程中材料拉伸变形或松脱。
②人工贴膜工位:纤维纸从放卷轴放出后,在工作台面进行人工贴膜操作(贴铜箔/铝箔)。工作台面配置切刀机构,便于贴膜完成后裁切膜材。该设计适用于需要人工对位、检查或特殊贴附方式的工艺需求。
③扭力收卷系统:收卷轴采用1英寸手动胀紧轴固定收卷卷芯。收卷由输送马达通过磁粉离合器以扭力方式驱动,大收卷扭力6N。该配置适用于薄型材料的小卷径精密收卷,有助于保持收卷整齐与张力稳定。
④联动控制逻辑:脚踏开关启动后,收卷电机驱动收料,光纤传感器感应到铜箔(铝箔)尾边后自动停止,便于操作人员定位贴膜起始位置。该设计有助于减少材料浪费与贴膜位置偏差。
⑤计米与报警:工作台面安装计米器,收卷到达设定长度时报警提醒,人工切断完成单卷收料。该方式适用于按定长分卷的生产需求。

⑥操作便利性:放卷与收卷均采用手动胀紧轴,换卷操作较为简便。整机布局紧凑,适合工作台面操作。

东莞市正凯机电设备有限公司主要从事TP、LCD、FPC、PCB等行业设备的生产厂家。公司拥有一批工程师及技术骨干,有10年的研发、设计、制作设备的经验,为给客户提供售后服务并拓展业务,我公司还在苏州设有办事处。公司秉承“科技创新、诚信为本”的经营理念,以客户为中心,为客户服务为宗旨,全力以赴、快速反应,持续改善让客户满意,与合作伙伴们共同发展壮大。有需要的客户可以直接联系我们。

金箔收放卷机
