ITO膜覆膜裁切机(IR固化后段)—自动覆膜·真空吸附裁切·单片收料方案

发布时间:2026-10-30 16:43:48 人气:

【设备概述】
ITO膜覆膜裁切机专用于ITO膜印刷银路经IR炉固化后的自动覆膜与单片裁切。设备通过整列定位、气胀轴放膜、包胶滚轮覆膜、直流马达横向切刀裁切、真空吸附平台固定、接料盘收料等工序,实现从卷状材料到单片成品的连续加工。覆膜后保护膜前后两边各预留10mm余量,有助于避免裁切刀片损伤产品。该设备有助于减少原材料浪费与人工操作,适用于ITO Film后段精密裁切制程。
【核心技术亮点】
①伺服整列定位:定位检测光电感应到材料后,输送马达暂停,整列马达通过同步带驱动两侧挡料柱同时向输送中心线靠拢,整料宽度可在人机界面按材料宽度设定。该设计有助于减少片材偏位,确保覆膜与裁切对位精度。
②气胀轴放膜+磁粉张力:卷料采用Φ3寸气胀轴固定,与磁粉制动器配合控制放膜扭力,设定张力后随卷径变化自动调整,有助于减少保护膜褶皱或拉伸。
③覆膜机构:保护膜经上覆膜滚轮向下绕覆于材料表面,上下两组压轮采用包胶硬度70°制作,包胶轮接触材料表面有助于减少覆膜气泡。上覆膜轮通过两组气缸驱动升降,便于穿膜操作。
④真空吸附裁切:裁切机构采用直流马达驱动刀片左右横向移动切断保护膜,裁切下方配置真空吸附平台,吸附材料防止裁切时位移,确保切口平整。保护膜前后两边各预留10mm余量,避免刀片切伤产品有效区域。
⑤防翘曲设计:在进入压膜滚轮前方加装两组吹枪,将材料前端翘曲的两个角吹平。适用产品曲翘度要求:600×600mm范围内≤10mm。该设计有助于减少因材料翘曲导致的覆膜不良或卡料。

⑥接料与控制系统:裁切完成后的单片膜流入接料盘。控制系统采用PLC配合人机界面,操作直观简便。

东莞市正凯机电设备有限公司主要从事TP、LCD、FPC、PCB等行业设备的生产厂家。公司拥有一批工程师及技术骨干,有10年的研发、设计、制作设备的经验,为给客户提供售后服务并拓展业务,我公司还在苏州设有办事处。公司秉承“科技创新、诚信为本”的经营理念,以客户为中心,为客户服务为宗旨,全力以赴、快速反应,持续改善让客户满意,与合作伙伴们共同发展壮大。有需要的客户可以直接联系我们。

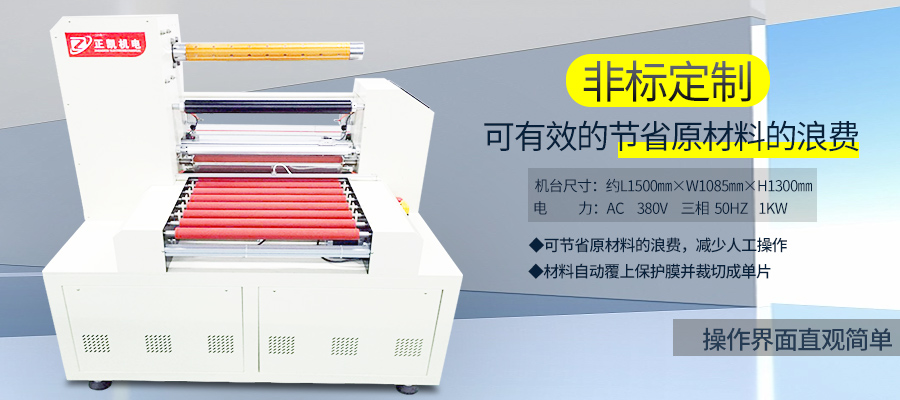

ITO膜覆膜裁切机
